Transmetteur 2 fils tête de canne configurable par switch MXS 1110

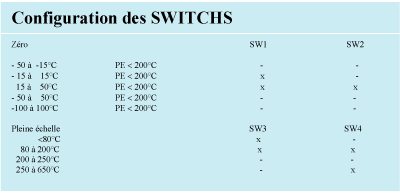

Entrée : PT 100 Sortie : 0 (4) 20 mA 2 fils linéarisée Entrée/sortie configurables par switch Réglage 0 et pleine échelle par potentiomètre Montage sur tête de canne DIN B

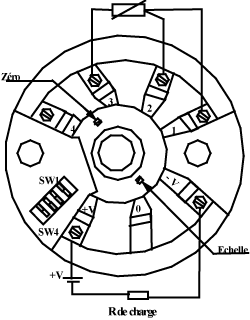

Le transmetteur MXS 1110 est destiné à transmettre les signaux 4-20 MA en technique 2 fils. Le choix du calibre et calibrage se fait à l'aide de DIP switchs et de potentiomètres pour les décalages d'échelle. Ces modèles constituent une version économique adaptée au montage "en tête de sonde" PT100.	Schéma de raccordement

Caractéristiques générales Alimentation 12à 32 VDC CEM EN 50081 - 2 / EN 50082 - 2 Température   Utilisation - 20 à + 70°C Stockage - 40 à + 100°C Humidité 0 - 90% Caractéristiques mécaniques Poids 35 grammes

Caractéristiques électriques (à 25°C) Entrée Entrée PT 100 conforme çà la norme EIC 751 Réglage 0 programmable de - 50°C à +50°C Réglage pleine échelle programmable de 50°C à + 650°C Courant dans la sonde 1 mA Influence résistance de ligne 0,05% de PE / Ohms pour PE max. (100Ohms max. sur chaque fil) Sortie Type 4-20 mA technique 2 fils Résistance charge Lin ; de 0 Ohmsà 1000 Ohms (pour 12 à 30 V) Protection inversion polarités 60V inverse maximum Limitation courant environ 35 mA Dérive en température ± 0,03% de PE/°C Temps de réponse 300 ms Temps de Chauffe 3 minutes PE = Pleine échelle

Encombrement du convertisseur	Diagramme



Données Commerciales
Désignation	Type	Référence
Transmetteur	MXS 1110	6 04 1110
