Transmetteur 2 fils tête de canne configurable par switch MXS 1120
Entrée : J & K Sortie : 0 (4) 20 mA 2 fils linéarisée Entrée/sortie configurables par switch Réglage 0 et pleine échelle par potentiomètre Montage sur tête de canne DIN B Conformité CEM

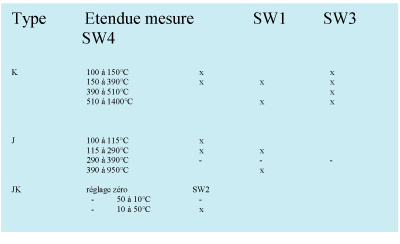

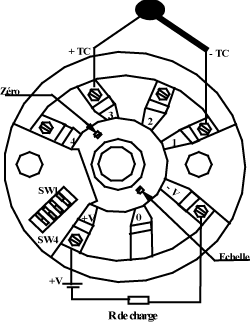

Le transmetteur tête de canne MXS 1120 pour Thermocouple est destiné à transmettre les signaux 4-20 mA en technique 2 fils. Le calibrage se fait à l'aide de DIP switchs et de potentiomètres pour les décalages d'échelles. Ces modèles constituent une version économique adaptée au montage "en tête de sonde".	Schéma de raccordement

Caractéristiques générales Alimentation 12à 32 VDC CEM EN 50081 - 2 / EN 50082 - 2 Température   Utilisation - 20 à + 70°C Stockage - 40 à + 100°C Humidité 0 - 90% Caractéristiques mécaniques Poids 35 grammes

Caractéristiques électriques (à 25°C) Entrée Entrée TC type K & J conforme à la norme SIPT68 Réglage 0 programmable de - 50°C à +50°C Réglage pleine échelle voire table Influence résistance de ligne 0,2 µV / Ohms Sortie Type 4-20 mA technique 2 fils Résistance charge Lin ; de 0 Ohm à 1000 Ohms (pour 12 à 30 V) Protection inversion polarités 60V inverse maximum Limitation courant environ 35 mA Dérive en température ± 0,03% de PE/°C Précision calibration + 0,1 % de PE ou +/- 0,2°C Erreur liéarité +/- % de PE (y compris hyst. & alim.) Temps de réponse 300 ms Temps de Chauffe 3 minutes PE = Pleine échelle

Encombrement du convertisseur	Diagramme



Données Commerciales
Désignation	Type	Référence
Transmetteur	MXS 1120	6 04 1120
