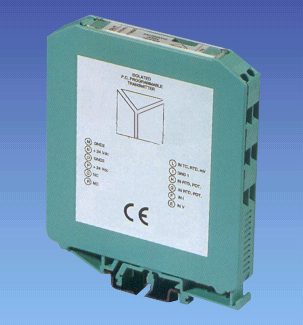

Convertisseur universel configurable par switch pour signaux PT100 MXS 2065
.Entrée : PT 100 Sortie : 0 (4) 20 mA Entrée configurable par switch Conformité CEM Encliquetable rail DIN

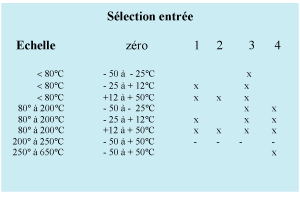

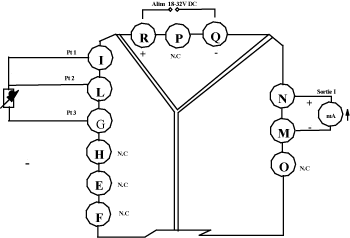

Le MXS 2065 accepte les sondes de température PT 100 technique 2 ou 3 fils. Le convertisseur délivre une sortie analogique 4...20 mA linéarisée. Les échelles sont disponibles et configurables par switch.	Schéma de raccordement

Caractéristiques générales Alimentation 18 à 32 VDC Consommation 33 mA CEM EN 50081 - 2 / EN 50082 - 2 Température   Utilisation - 20 à + 70°C Stockage - 20 à + 100°C Humidité 0 - 90% Caractéristiques mécaniques Dimension en mm 90 x 98 x12.5 Montage Rail DIN Poids 90 grammes Boîtier Polyamide Normes CEM NF C 98020 Décharges électrostatiques CEI 801-2 Tenue aux transitoires CEI 801-4

Caractéristiques électriques (à 25°C) Entrée Entrée PT 100 conforme çà la norme EIC 751 Réglage 0 programmable de - 50°C à +50°C Réglage pleine échelle programmable de 50°C à + 650°C Courant dans la sonde 0,6 mA Influence résistance de ligne 0,5% de PE / Ohms pour PE max. (100Ohms max. sur chaque fil) Sortie Signal 4-20 mA Signal sortie maximum 30 mA DC Résistance charge   Protection inversion polarités 60V inverse maximum Erreur transmission ± 0,15% de PE Dérive en température 0,02% de PE/°C Temps de réponse 500 ms     PE = Pleine échelle

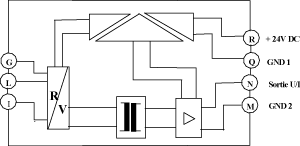

Encombrement du convertisseur	Schéma de principe



Données Commerciales
Désignation	Type	Référence
Convertisseur	MXS 2065	6 04 2065
