Convertisseurs de liaison série

V24/RS232 en RS422-485

  • Les interfaces V11, norme RS 422A utilisent 4 fils pour communiquer entre deux systèmes, c'est la liaison dite " Point à Point " .
  • La liaison 485 issue également de la norme V11 est dite " Multipoint " elle transmet sur 2 fils, et permet le dialogue de 32 équipements .
  • L'utilisation de paires torsadées confère à la transmission une bonne immunité au bruit et une excellente rejection de mode commun.
  • Les convertisseurs MSI non isolés et MAI isolés fonctionnent aussi bien en Full Dupleix 4 fils qu'en Alf Dupleix 2 fils.
  • La validation automatique de la ligne en transmission des MSI MAI, permet le dialogue avec tout type d'équipement même quand il ne gère pas de lignes de contrôle RTS CTS et DTR.

    • Caractéristiques techniques

    • Isolation 3KV (MAI) , MSI non isolé
    • Alimentation : 8 - 28V DC
    • Signal d'entrée : seuil V24
    • Signal de sortie : seuil RS422 - 485
    • Affichage de l'émission TX
    • Affichage de la réception RX
    • Choix de liaison RS422 ou 485 par suitch
    • Consommation 60 mA
    • Protection inversion de polarités
    • Led de visualisation Marche / Arrêt

    Liaison RS 232

    • Conforme à la norme EIA RS 232/CCITT/V24
    • Débit 19200 bauds sur 15 m
    • Led de signalisation de débit en ligne

    Liaison RS 422/485

    • Conforme à la norme EIA RS 485 et
    • compatible EIA RS 422 / CCITT V11
    • Débit 19200 bauds sur 1000 mètres
    • Led de visualisation de trafic en ligne
    • Connexion jusqu'à 32 émetteurs
      et/ou récepteurs en RS 485
    • Résistance d'adaptation 120 W intégrée
    • Résistance de polarisation intégrée
    • Distance de transmission
      • 1200 m à 19200 bauds
      • >3000 m à 9600 bauds

    Caractéristiques générales

    • Montage sur rail DIN
    • Température de service : 0 à +50°c
    • Raccordements par borniers à vis
    • Compact

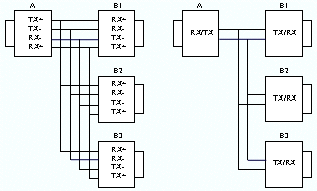

    Interconnexion entre convertisseurs

    Full Dupleix - - - - - Alf Dupleix

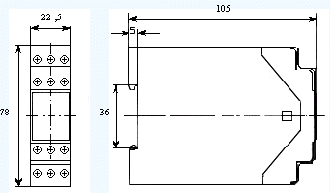

    Encombrement


    Conseils de raccordements

  • RS 485 avec charge 120 ohms
  • RS 422 avec charge 120 ohms

    L'adaptation d'impédance par une charge de 120 ohms en début et fin de ligne est souvent nécessaire.
    L'absence de shunt élimine les résistances de charge.

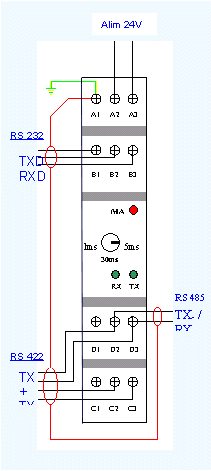

    Configuration des convertisseurs

    RS 232

    		 A1A2A3B1B2B3
    NC
    8-28 VDC
    (ALIM)
    0V
    TXD
    RXD
    GND

    RS 485

    		 D1D2D3C1C2C3
    charge
    120ohms
    TX+/RX+
    TX-/RX-
    NC
    NC
    NC

    RS 485 D1D2D3C1C2C3
    charge
    120ohms
    TX+
    TX-
    charge
    120ohms
    R+
    R-

    		•

    Données commerciales

    Désignation
    Type
    Référence
    Convertisseur non isolé
    MSI 422/485
    14. 232. 85. 22
    Convertisseur isolé 3KV
    MAI 422/485
    15. 232. 85. 22
